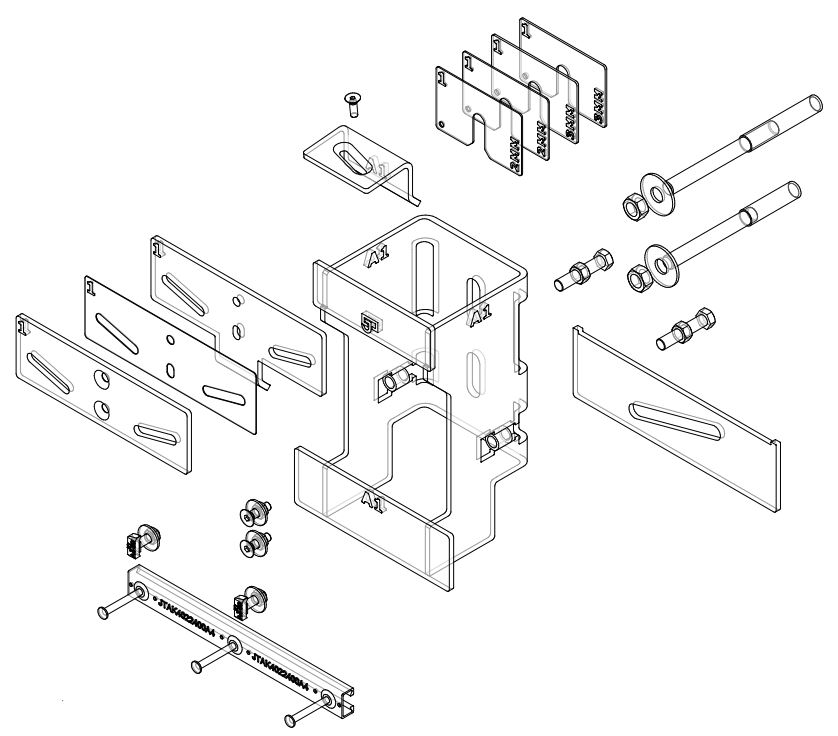

Prefab verankering JUB
Voor het samenvoegen van bouwelementen, voor het ophangen van belastingen of het verbinden van elementen.
Wilt u meer informatie en graag weten wat we voor u kunnen betekenen? Neem contact met ons op.
Voordelen
- Door middel van een kraan kan de haakplaat snel gemonteerd worden
- In alle 3 richtingen verstelbaar, waardoor het ook bij toleranties in de achterliggende betonconstructie snel en verantwoord te monteren is
- Op projectbasis steeds verder doorontwikkeld zodat het geoptimaliseerd is voor montage
- Door lasersnijproces positiemerk door en door
- Productie in Nederland waardoor flexibel bij ad hoc situaties
- Indien situatie daarom vraagt 2e draagweg geïntegreerd
- Het Constructieve aspect voor de ondersteuningsconstructies wordt door JORDAHL® in eigen beheer verzorgd.
Eigenschappen
- Stalen U-profiel console met opgelaste ‘ophaakplaat’
- Verankerd aan de achterliggende constructie met een ingestorte ankerrail(s) of met lijmanker(s)
- Het prefab betonnen gevelelement wordt m.b.v. een stalen ‘haakplaat’ (eventueel direct vanuit de kraan) aan de console opgehangen
- Uitvoering in ACC 2-laags gepoedercoat (blootsellingsklasse3) of V/VCC thermisch verzinkt /2-laags gepoedercoat
- In het prefab element wordt, t.b.v. de noodzakelijke (na) stelmogelijkheid, altijd een ankerrail ingestort
- Verankering aan de achterliggende betonconstructie door middel van een vooraf ingestorte ankerrail of een achteraf te boren ankerrail
- Uitvoering instortvoorzieningen en bevestigingsmiddelen RVS 316 (A4) of thermisch verzinkt (fv)

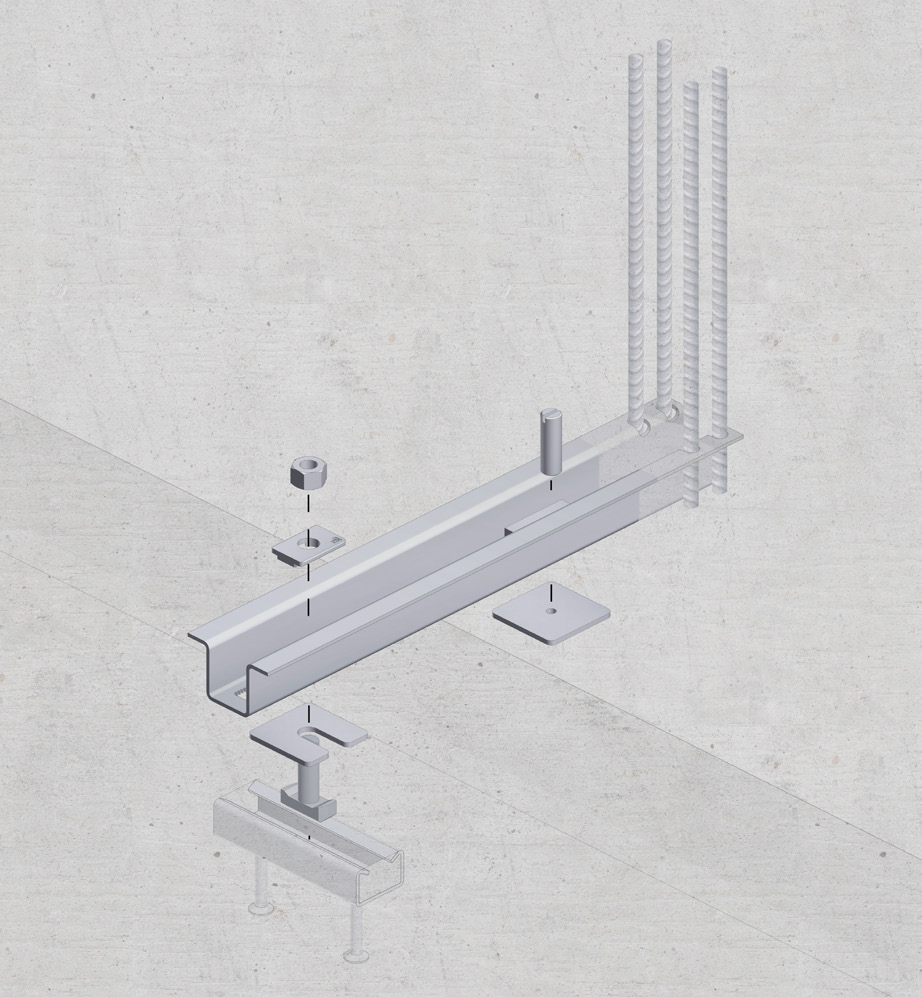

Prefab verankering JBA
Bevestiging van prefab gevelelementen aan achterliggende betonvloer.
Wilt u meer informatie en graag weten wat we voor u kunnen betekenen? Neem contact met ons op. Of bekijk onze projecten op Youtube.
Voordelen
- Type-keuring S-WUE/130261
- Voor de bevestiging van prefab gevelplaten en borstweringen
- Acht profielmaten verkrijgbaar
- Borstweringsankers worden met montage-set geleverd
- JBA-montage-set inclusief passende JORDAHL® X-schijf JXS, JORDAHL® vierkantgleufschijf, vierkant gatschijf en JORDAHL® schroefdraadstang JGW
- Alle onderdelen voor de montage zijn ook los verkrijgbaar
Eigenschappen
- Verstelbare varianten maken een verticale verstelbaarheid mogelijke
- Extra horizontale verstelbaarheid door bevestiging aan JORDAHL® ankerrails mogelijk
Typische toepassingsgebied
- Bevestiging van prefab elementen aan staalbeton
- Zichtbetonelementen, bijv. borstweringsplaten
Prefab verankering JPA
Roestvrijstalen verstelbaar verankeringssysteem voor prefab betonnen gevelelementen.
Wilt u meer informatie en graag weten wat we voor u kunnen betekenen? Neem contact met ons op.
Voordelen prefab verankering
- Roestvaststaal
- Korte productietijden (geen additionele conservering nodig)
- Licht, stelbaar systeem
Eigenschappen prefab verankering
- Roestvaststaal; Leanduplex uitvoering
- Verschillende sterkteklassen
- Afmetingen, dimensionering op projectbasis
